螺纹管帽、管箍

螺纹管帽、管箍

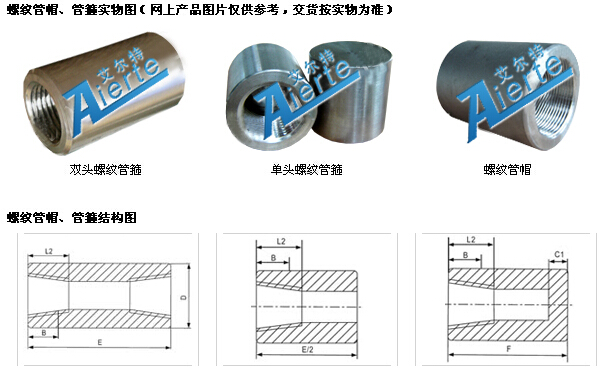

螺纹管帽、管箍参数表

公称通径 Nominal Diameter		管箍、管帽长度 The Length of Coupling and Cap				外径 Outside Diameter		管帽顶厚 End Wall Thickness		螺纹长度 Length of Thread
公称通径 Nominal Diameter		E		F		D		Cmin		螺纹长度 Length of Thread
DN	NPS	3000LB	6000LB	3000LB	6000LB	3000LB	6000LB	3000LB	6000LB	B	L2
DN	NPS	Sch160	XXS	Sch160	XXS	Sch160	XXS	Sch160	XXS	B	L2
6	1/8	32	32	19	-	16	22	5.0	-	6.5	6.5
8	1/4	35	35	25	27	19	25	5.0	6.5	8.0	10.0
10	3/8	38	38	25	27	22	32	5.0	6.5	9.0	10.5
15	1/2	48	48	32	33	29	38	6.5	8.0	11.0	13.5
20	3/4	51	51	37	38	35	44	6.5	8.0	12.5	14.0
25	1	60	60	41	43	44	57	9.5	11.0	14.5	17.5
32	1.1/4	67	67	44	46	57	64	9.5	11.0	17.0	18.0
40	1.1/2	76	76	44	48	64	76	11.0	12.5	18.0	18.5
50	2	86	86	48	51	76	92	12.5	16.0	19.0	19.0
65	2.1/2	92	92	60	64	92	108	16.0	19.0	23.5	29.0
80	3	108	108	65	68	108	127	19.0	22.0	26.0	30.5
100	4	121	121	68	75	140	159	22.0	28.5	27.5	33.0

上述尺寸符合GB/T14626、ANSI B16.11、BS3799标准。
