螺纹管塞(堵头)

螺纹管塞(堵头)

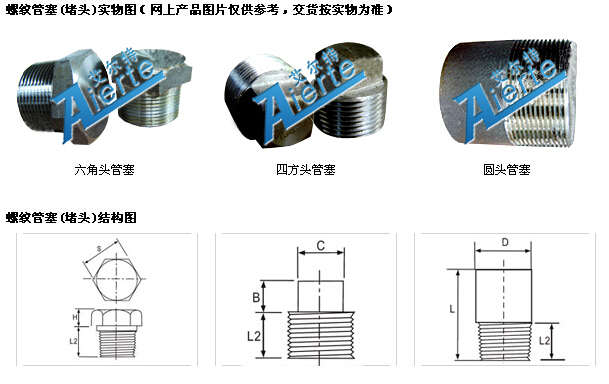

螺纹管塞(堵头)数表

公称通径 Nominal Diameter		螺纹长度 Length of Thread	方头管塞 Square Head Plug		圆头管塞 Round Head Plug		六角头管塞和接头 Hex Head Plug and Bushing
公称通径 Nominal Diameter		螺纹长度 Length of Thread	方头高度 Height of Square	平面宽度 Width Of Flats	圆头直径 Diameter of Round Head	全长 Length	平面宽度 Width Of Flats	六角头高度 Hex Head Height
DN	NPS	L2min	Bmin	Cmin	D	Lmin	S	Kmin	Hmin
6	1/8	9.5	6	7.0	10	35	11.0	-	6
8	1/4	11.0	6	9.5	13	41	16.0	3	6
10	3/8	12.5	8	11.0	17	41	17.5	4	8
15	1/2	14.5	10	14.5	21	44	22.0	5	8
20	3/4	16.0	11	16.0	27	44	27.0	6	10
25	1	19.0	13	20.5	33	51	35.0	6	10
32	1.1/4	20.5	14	24.5	43	51	44.5	7	14
40	1.1/2	20.5	16	28.5	48	51	51.0	8	16
50	2	22.0	17	33.5	60	64	63.5	9	17
65	2.1/2	27.0	19	38.0	73	70	76.0	10	19
80	3	28.5	21	43.0	89	70	89.0	10	21
100	4	32.0	25	63.5	114	76	117.5	13	25

上述尺寸符合GB/T14626、ANSI B16.11、BS3799标准。
