产品类目

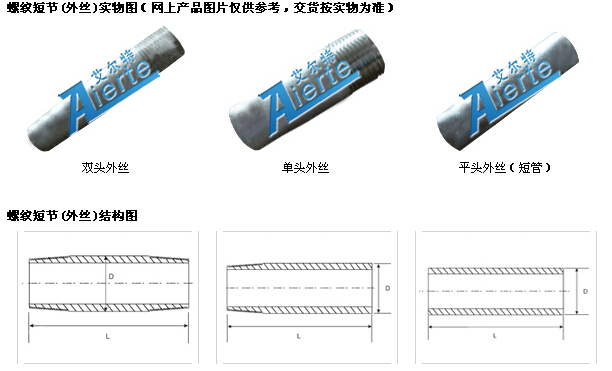

螺纹短节(外丝)

螺纹短节(外丝)

螺纹短节(外丝)参数表

国际通用系列钢管(英制管) Inch Pipe
公称通径 Nominal Size		外径 Outside Diameter	Sch40 STD Sch80 XS	Sch160 XXS	L(mm)
DN	NPS	外径 Outside Diameter	Sch40 STD Sch80 XS	Sch160 XXS	L(mm)
8	1/4	13.5	Ο		100 150 200
10	3/8	17.2	Ο
15	1/2	21.3	Ο	Ο
20	3/4	26.7	Ο	Ο
25	1	33.4	Ο	Ο
32	11/4	42.2	Ο	Ο
40	11/2	48.3	Ο	Ο
50	2	60.3	Ο	Ο

国内沿用系列钢管(公制管) Metric Pipe
公称通径 Nominal Size	外径 Outside Diameter	厚度 Thickness	长度 Length
mm	外径 Outside Diameter	厚度 Thickness	长度 Length
10	14	2mm-5mm	100 150 200
15	18
20	25
25	32
32	38
40	45
50	57

说明：
1、短管(英制管)有A、B、C三种型式，短管(公制管)仅有C型；
2、订货示例：A (NPT) 1/2" Sch80 L150 304不锈钢(英制管)，Ф18*2 L100 20钢(公制管)。
