金属环垫（八角垫、椭圆垫）

金属环垫（八角垫、椭圆垫）

金属齿型垫

构造：

　　齿形垫片指由金属平环，用特定加工工艺在环平面上加工出成90度夹角波形、锯齿状的金属垫片。
　　根据使用部位和要求的不同，齿形垫片可以做成带内外定位环和两面加帖柔性石墨或聚四氟乙烯薄片的组合型垫片。

性能与特点：

1、适用于高压、高温部位。
2、耐腐蚀性强。
3、密封作用稳定、可靠。

使用范围：

1、使用温度：～650℃
2、使用压力：6.4-16.0MPa
3、最小预紧比压：y-70MPa
4、垫片系数：m-4.25
5、最大另工尺寸：～2800mm

金属八角垫

　　金属八角垫片由锻造及热处理和机械加工制成，是一种应用于油及气体的管法兰，压力容器，高速接合面，高温高压阀盖等的金属密封垫片，尤其压力、温度有波动的场合，仍能保持较好的密封性。

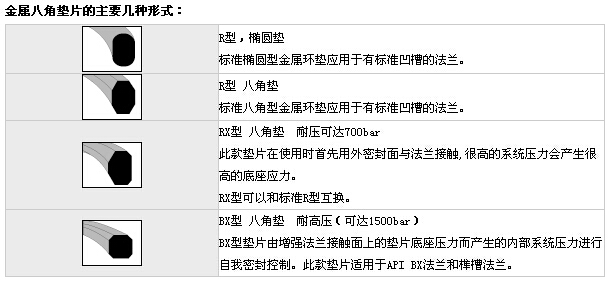

　　常用的R型垫片按截面分为椭圆型或八角型，标准的R型环形垫片按API 6A以及ASME B16.20标准尺寸制造，最高使用压力是10000PSI。在梯形槽法兰中八角垫与椭圆垫可以互换。RX型八角垫适用于压力增强的标准R型环状垫片，适合于R型一样的法兰槽密封面。BX型八角垫适用于压力增强并且设计应用高达15000PSI压力系统。有多种材质及形式适用于不同的设计与操作要求，参考材质特性表。
　　注意：选用八角垫材质硬度应低于法兰面15~20HB,而且建议不要重复使用。
　　适用标准：
　　ANSI B16.5-1973 、 JPI-75-15-70 、 GB 699 、 GB1220 、 JB755 、 HG20633-97

八角垫片的主要技术参数：

材料	最大硬度　BRINELL		温度（ ℃ ）	缩写标记
材料	布氏	洛氏“B”级	温度（ ℃ ）	缩写标记
Soft Iron	90	56	-60 500	D
Low Carbon Steel	120	68	-40～540	S
304SS	160	83	-250 540	304
304LSS	160	83	-250 540	304L
316SS	160	83	-200 815	316
316LSS	160	83	-200 815	316
321SS	160	83	-200 870	321
347SS	160	83	-200 870	347
410SS	170	86	-40 850	410
5Cr-0.5Mo	130		-29 650
Copper	80		-100 315
Aluminum	35		-200 425
Inconel 600	150		-100 1095
Incoloy 825	150		-100 1095
Monel 400	150		-100 760
Titanium	215		-200 540
Nickel 200 -	110		200 760
Hastelloy B2	230		-100 1095
Hastelloy C276	210		-100 1095

金属椭圆垫

　　金属椭圆垫片由锻造及热处理和机械加工制成，是一种应用于油及气体的管法兰，压力容器，高速接合面，高温高压阀盖等的金属密封垫片，尤其压力、温度有波动的场合，仍能保持较好的密封性。

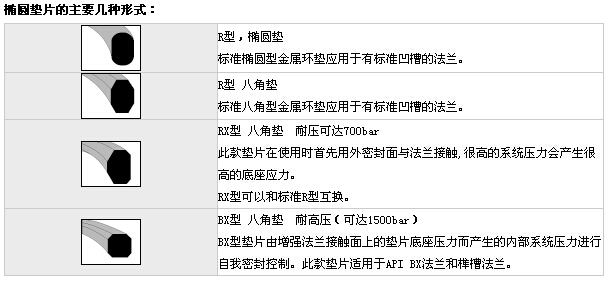

　　常用的R型椭圆垫按截面分为椭圆型或八角型，标准的R型环形垫片按API 6A以及ASME B16.20标准尺寸制造，最高使用压力是10000PSI。在梯形槽法兰中八角垫与椭圆垫可以互换。RX型适用于压力增强的标准R型环状垫片，适合于R型一样的法兰槽密封面。BX型适用于压力增强并且设计应用高达15000PSI压力系统。有多种材质及形式适用于不同的设计与操作要求，参考材质特性表。
　　注意：选用椭圆垫材质硬度应低于法兰面15~20HB,而且建议不要重复使用。
　　适用标准：
　　ANSI B16.5-1973 、 JPI-75-15-70 、 GB 699 、 GB1220 、 JB755 、 HG20633-97
